一、實驗臺說明：

1.設備整體外形美觀、大方。

2.有照明裝置。

3.實驗臺立式布置，液壓閥安裝在立式布置的鐵面板上，同時配以壓力表及橢圓齒輪流量計測量流量和壓力。

4.壓力及流量在實驗臺正面調整，管路在背面以銅管固定連接，管路不凌亂。

5.以鋼質罩殼防護，安全性好。

6.設備以機床標準制造，貼近工業實際。

7.兩只低摩擦對頂加載油缸用螺釘固定于鑄鐵臺面上，剛性好、實驗精度高。

8.可實現雙油缸對頂加載，實驗壓力可到7Mpa。

9.臺面上設集油裝置，避免油液外漏。

10.液壓站的泵源為兩套定量泵組供油，置于罩殼圍覆的實驗臺下面，同時可進行定量泵的性能測試及可變負載的加載實驗。

二、主要特點：

1、實驗臺由實驗工作臺、液壓泵站、常用液壓元件、電氣控制單元、易損件和專用工具等幾部分組成。

2、工作電源：三相四線380V      額定功率：1.5KW     額定壓力：10Mpa

3、 壓力及流量參數在正面調整，管路在背面以銅管固定連接，安全性好，管路不凌亂。

4、 兩只對頂加載油缸用螺釘固定于鑄鐵臺面上，實現雙油缸對頂加載，實驗壓力可≥7Mpa，臺面上設集油裝置，避免油液外漏。

5、 液壓站的泵源為兩套定量泵組供油，置于罩殼圍覆的實驗臺下面，同時可進行定量泵的性能測試及可變負載的加載實驗。

三、主要參數：

1、液壓泵站：系統額定工作壓力：7Mpa。（最大可至10Mpa）

⑴電機—泵裝置（2臺）

定量泵-電機2臺

定量泵：?jiǎn)蜗颍Q排量10mL/r，容積效率 90%；

電機：三相交流電壓，功率2HP 4P，轉速1450r/min；

⑵油箱：公稱容積45L；附有液位油溫指示計，吸油濾油器，空氣濾清器等

2、試驗臺：外型尺寸: 長x寬x高   1390×600×1700（毫米）；開啟油泵時須保證無異常噪音；油泵性能實驗：容積效率不得小于80%。

3、溢流閥靜、動特性實驗：

靜特性

1）壓力表指針平穩上升，無尖叫聲。

2）壓力振擺不大于0.2MPa。

3）壓力偏移不大于0.2MPa。

4）內泄漏量不大于75ml/min。

動特性：所得實驗曲線須與理論曲線較好地吻合。

（5）兩個定量泵的額定壓力10MPa，公稱排量6.8ml/r。油泵電機功率為1.5千瓦，油泵電機轉速為1450轉/分。

（6）

1）實驗臺為立式布置，液壓閥安裝在立式布置的鑄鐵面板上，同時配以壓力表及流量計顯示流量和壓力；

2）有照明裝置；

3）壓力及流量參數在正面調整，管路在背面以銅管固定連接，安全性好，管路不能凌亂；

4）設備以機床標準制造，貼近工業實際，兩只對頂加載油缸用螺釘固定于鐵臺面上，實現雙油缸對頂加載，實驗壓力可到7Mpa，臺面上設集油裝置，避免油液外漏；

5）液壓站的泵源為兩套定量泵組供油，置于罩殼圍覆的實驗臺下面，同時可進行定量泵的性能測試及可變負載的加載實驗；

6）實驗臺配詳細的實驗操作與說明書，貼近教學教材及實際。

（7）節流調速特性實驗：須采用“對頂”方式加載，即加載液壓缸的活塞桿與被測液壓缸的活塞桿頂在一起，通過調節加載液壓缸的進油壓力來改變負載。

四、實驗項目：

（1）液壓泵性能實驗；

液壓泵的主要性能指標：額定壓力、額定流量、容積效率、機械效率、總效率、壓力脈動、噪聲、溫升、振動和壽命等。

（2）溢流閥的特性實驗；

溢流閥的啟閉特性

（3）節流調速回路性能實驗；

1.采用節流閥的進油路節流調速回路的速度-負載特性；

2.采用節流閥的回油路節流調速回路的速度-負載特性；

3.采用節流閥的旁油路節流調速回路的速度-負載特性；

4.采用調速閥的進油路節流調速回路的速度-負載特性。

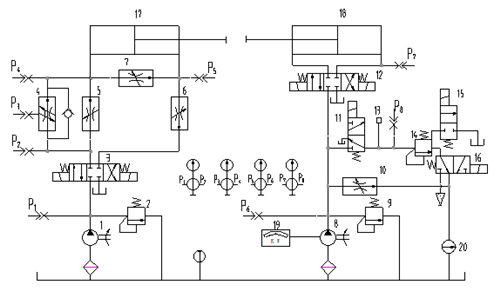

五、實驗項目液壓泵、溢流閥與節流調速液壓實驗液壓原理圖：

CH-H L-B型液壓泵、溢流閥與節流調速液壓實驗臺配置清單
